  La diode


La diode.




UN PETIT RECAPITULATIF

Les cristaux de Germanium ou de Silicium du type N possèdent des électrons
libres (charges négatives).

Les cristaux de Germanium ou de Silicium du type P possèdent des lacunes
(trous, charges positives, manque d’électrons).

Les charges de noms contraires s attirent, les charges de meme noms se
repoussent.

1) Qu est ce qu une diode ?

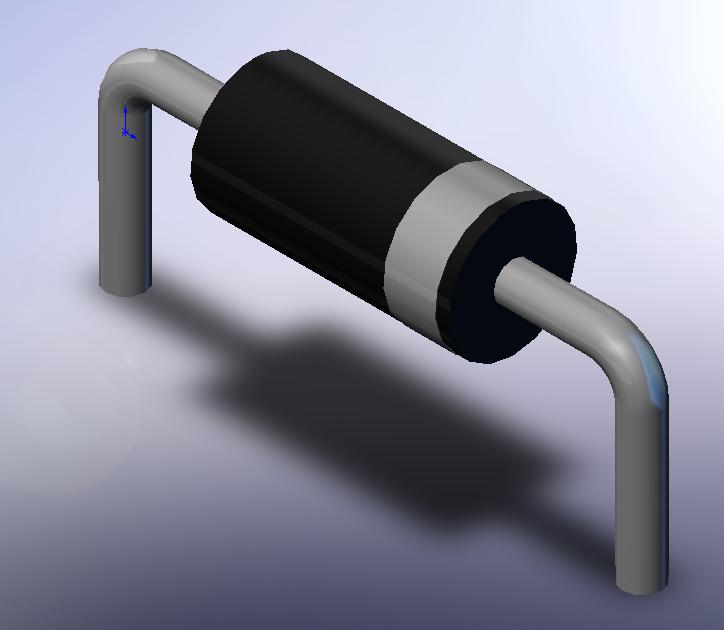

Une diode est faite de deux cristaux semi conducteurs places l un contre l autre.
Un des cristaux est
du type P, on l appelle l ANODE (A).
L autre est du type N, on l appelle LA CATHODE (K).



2) Définition du sens passant (direct) et du sens bloquant
(inverse)

Lorsqu on applique une tension positive a l anode par rapport a la cathode un
courant traverse la jonction.

La diode présente donc une résistance faible. Elle est dite polarisée

Dans le sens PASSANT (SENS DIRECT).

Lorsqu on applique une tension négative a l anode par rapport a la cathode
aucun courant ne traverse la jonction.

La diode présente donc une résistance pratiquement infinie. Elle est dite
polarisée

Dans le sens BLOQUANT (SENS INVERSE).

3) Symbole employe pour representer une diode

Le symbole suivant est utilise pour représenter une diode dans un schéma.

La flèche indique le sens conventionnel du courant quand la
diode est passante.




Lorsqu on applique une tension négative a l anode (P) par rapport a la
cathode (N) aucun courant ne traverse la jonction PN.

La diode présente donc, en théorie, une résistance infinie. La diode est
dite polarisée en inverse dans le sens bloquant.

Lorsqu’on applique une tension positive à l’anode (P) par rapport a la
cathode (N) un courant traverse la jonction PN.

La diode présente donc, en théorie, une résistance faible. La diode est dite
polarisée en direct dans le sens passant.

4) Vérification dune diode avec un multimètre digital


Choisir le symbole diode sur le multimètre.

Appliquer la pointe de test de la borne positive de l ohmmètre sur l’anode de la diode
et la pointe de test négative (COM) de l ohmmètre sur la cathode de la diode.

L ohmmètre doit indiquer une valeur inférieure à 1 (résistance faible en direct).

Appliquer la pointe de test de la borne positive de l ohmmètre sur la cathode de la
diode et la pointe de test négative (COM) de l ohmmètre sur l anode de la diode.

L ohmmètre doit indiquer une valeur supérieure à 1 ou rien du tout (résistance
très élevée en inverse).

SI LES DEUX MESURES EFFECTUEES CORRESPONDENT AUX ESSAIS EXPLIQUES CI-DESSUS. LA
DIODE EST
EN PARFAITETAT ET PEUT ÊTRE UTILISEE DANS UN CIRCUIT.

SI LES DEUX MESURES EFFECTUEES NE CORRESPONDENT PAS AUX ESSAIS EXPLIQUES
CI-DESSUS. LA DIODE EST DEFECTUEUSE.



LA DIODE L.E.D.





Les diodes électroluminescentes (D.E.L.)
sont commercialisées
sous leur dénomination anglaise : L.E.D., abréviation de
Light
Emetting Diode
(diodequi émet de la lumière).

Elles ont la propriété d’être lumineuse lorsqu’elles sont polarisées
en sens direct (les couleurs que l’on trouve généralement sont :
rouge, jaune, vert et bleu). On trouve également des D.E.L.
tricolores : elles sont rouges lorsqu’elles sont polarisées en sens
passant, vertes en sens inverse et jaunes lorsqu’elles sont
alimentées en tension alternative. Elles sont de couleurs blanches
quand elles ne sont pas alimentées.


Le sens passant des D.E.L. est le même que celui des diodes
ordinaires.

Les D.E.L. sont présentées dans un boîtier en matière plastique
transparent et généralement associé à une lentille pour que
l’émission de lumière soit très directive. De par leur aspect
extérieur, elles sont facilement reconnaissables.

Généralement, une rainure, au bas du boîtier plastique sur la
périphérie,permet de reconnaître le sens de polarisation de la
diode (la cathode est située du côté de la rainure et est toujours

du côté de la broche la plus courte
).



Comment calculer la résistance chutrice
àassocier avec une diode LED

Supposons une tension d'alimentation de 21,5 volts. On sait que
pour qu'une diode LED s'éclaire normalement, elle doit être
traversée par un courant de 20 ma sous une tension de 1,5 Volt
(dépend du type de diode utilisée).

La tension aux bornes de R doit être de
21,5 V - 1,5 V = 20 V

Selon la loi d'ohm R = U / I

R = 20 V / 0,02 A = 1000 ohms

On doit donc placer une résistance de 1000 ohms en série
avec la diode LED pour que celle-ci puisse fonctionner
correctement sous une tension d'alimentation de 21,5 volts.

Un autre paramètre important auquel il faut tenir compte est
la puissance que l'on doit utiliser pour la résistance.



                            P = U * I
             20 volts * 0,02 A = 0,4 Watts

On devra donc utiliser une résistance capable de dissiper
cette puissance,on prendra donc une résistance de
1000
ohms 1/2
watt.



Que vaut la résistance et sa puissance
pour une tension d'alimentation
de 41,5 volts ?


Les afficheurs sept segments



Correspond à une association de sept diodes LED dont on a
utilisé les cathodes respectives comme commun (cathode
commune) ou l'inverse(anode commune).

Chaque LED étant représentée par une lettre de l'alphabet
(de a à g)
